Вентиляционные клапана для пластиковых окон

Важным является вопрос вентиляции помещений и связанная с ним воздухопроницаемость окон. Новые современные окна, в том числе и окна ПВХ обеспечивают плотное запирание и делают помещения теплее, защищают его от уличного шума, сберегают энергию. С другой стороны, они препятствуют "естественным" сквознякам, что затрудняет отвод излишней влаги из помещений. Ранее со старыми деревянными окнами вопрос вентиляции осуществлялся через неплотности прилегания в окне створки и рамы, что и было регламентировано старыми СНиПами и СанПиНами. В данный момент вопрос приточной вентиляции решается вентиляционными клапанами.

Зачем применять?

Применение любых воздушных (или климатических, как еще их называют) клапанов необходимо по двум причинам:

  1. Чтобы обеспечивать человеку (а также животным и комнатным растениям) достаточное количество свежего воздуха для дыхания.
  2. Чтобы не допускать превышения уровня влажности в помещении.

По действующим санитарным нормам один взрослый человек, находящийся в жилом помещении, нуждается примерно в 30 м3/ч свежего воздуха. И это – если он спит, или занимается каким-нибудь «спокойным» делом: читает, сидит за компьютером.

При более активной деятельности – даже обычной уборке комнаты – эта потребность вырастает. Следовательно – клапан должен обеспечивать приток свежего воздуха для того, чтобы организм получат необходимый кислород.

Что касается второго пункта: зимой при повышении уровня влажности в комнате капли жидкости начнут конденсироваться на оконном стекле, раме, откосах и подоконнике (из-за разницы температур: за окном холодно, внутри – тепло).

Чем больше эта разница – тем больше и тем быстрее будет конденсироваться влага. Из-за нее на поверхности может образоваться плесень, портящая отделку и вредящая организму.

Мы выделяем два типа оконных вентиляционных клапанов:

Вентиляционные клапана с пропускной способностью до 10 м3/час

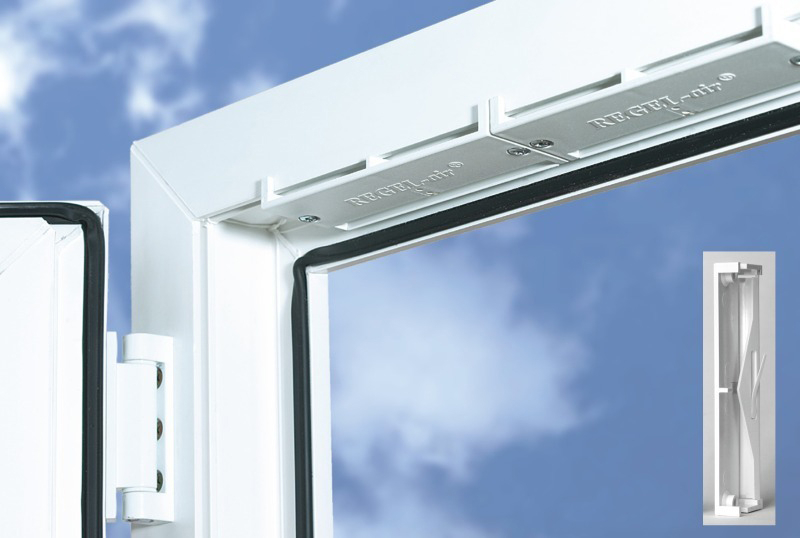

Такие системы самовентиляции как Air-Box Standart, произведённые в России, представляют собой одинарные или спаренные пластиковые коробки небольшого размера, имеющие подвижные пластиковые заслонки, которое регулируют поток проходящего через него воздуха.

На оконной раме заменяются фрагменты типовых уплотнителей на специальные, обеспечивая доступ воздуха в фальц между рамой и створкой. Клапан ставится в верхней части окна, в фальце рамы. В зависимости от площади окна устанавливается один клапан или комплект из двух. Перо из пластика реагирует на изменение ветрового потока: оно находится в открытом состоянии или закрывается при усилении ветра. При установке двух клапанов на одном окне перья имеют разный вес и срабатывают на закрытие при разном ветровом напоре, обеспечивая тем самым плавное регулирование притока воздуха. В помещение воздух проникает на участке, где клапан примыкает к створке и где заменяется типовое уплотнение на специальное.

Вентиляционные клапана для пластиковых окон

Принцип работы климатического клапана Air-Box Standart основан на общеизвестных физических принципах.

Вентиляционные клапана для пластиковых окон

Рис 1.

Вентиляционные клапана для пластиковых окон

Рис 2.

Вентиляционные клапана для пластиковых окон

Рис 3.

По мере прохождения вверх по каналу, воздух подогревается за счет теплообмена с окном, что не приводит к обледенению устройства в холодное время года.

Затем через систему клапанов, установленную в верхней части рамы (Б на рис.1), примыкающей к створке окна, воздух попадает в помещение (рис.2).

Регулирование прохождения потока воздуха через систему осуществляется с помощью подвижных воздушных заслонок. По мере усиления ветра, заслонки прикрываются, сокращая поступление воздуха в помещение, либо закрываются полностью, прекращая поступление воздуха, тем самым, исключая возможность возникновения сквозняков (рис.3).

За счет разной калибровки срабатывание каждой из заслонок происходит при определенном воздушном потоке, обеспечивая плавное регулирование притока воздуха.

Работая автоматически и непрерывно такие клапана обеспечивают воздухообмен при закрытом окне. Воздухопроницаемость через них небольшая, что в соответствии со СНиП 23-02-2003 «Тепловая защита зданий» составляет не более 10,0 куб.м./час. Тем не менее они позволяют полностью обновить воздух в помещении за 6-8 часов, при этом исключаются большие потери тепла.

Тип клапана Цена
Вентиляционный клапан "Air-Box Stadart" с установкой 1300 ₽

Преимущества:

  • возможность установки без сверления отверстий в раме и створке в уже установленные окна
  • скрытое расположение в фальце окна
  • простота и быстрота монтажа
  • дешевизна

Недостатки:

  • невозможность закрытия клапана
  • малая пропускная способность
  • снижение тепло- и шумоизоляции в комнате

Вентиляционные клапана с пропускной способностью
свыше 10 м3/час

К таким системам относятся системы Air-Box Comfort  (Россия), и практически все климатические клапана компании Aereco (Франция). Все они имеют повышенную пропускную способность от 10 до 30 м3/ч. Данные климатические клапана устанавливаются как с фрезеровкой створки для установки внутренней части вентклапана так и без. Эти тип клапанов позволяет регулировать и закрывать принудительно поступающий через вентиляционный клапан воздух.

Компания Окна ВЕККЕР предлагает основные два вентиляционных клапана с пропусконой способностью более 10 м3/час:

Клапан Air-Box Comfort

Устанавливаться может как с заменой оконного уплотнителя, так и с фрезеровкой отверстий в наплаве рамы (в данном случае производительность приточки будет выше). Конструктивно представляет собой один клапан белого цвета, по центру которого располагается плоский «язычок» регулятора, двигающийся в горизонтальной плоскости. Этот клапан по сравнению Air-Box Standart имеет увеличенное пропускание воздуха с прямым принципом прохождения воздуха и регулировкой пропускания.

Подробнее о Air-Box Comfort

Клапан Air-Box Comfort устанавливаться может как с заменой оконного уплотнителя, так и с фрезеровкой отверстий в наплаве рамы (в данном случае производительность приточки будет выше). Конструктивно представляет собой один клапан белого цвета, по центру которого располагается плоский «язычок» регулятора, двигающийся в горизонтальной плоскости.

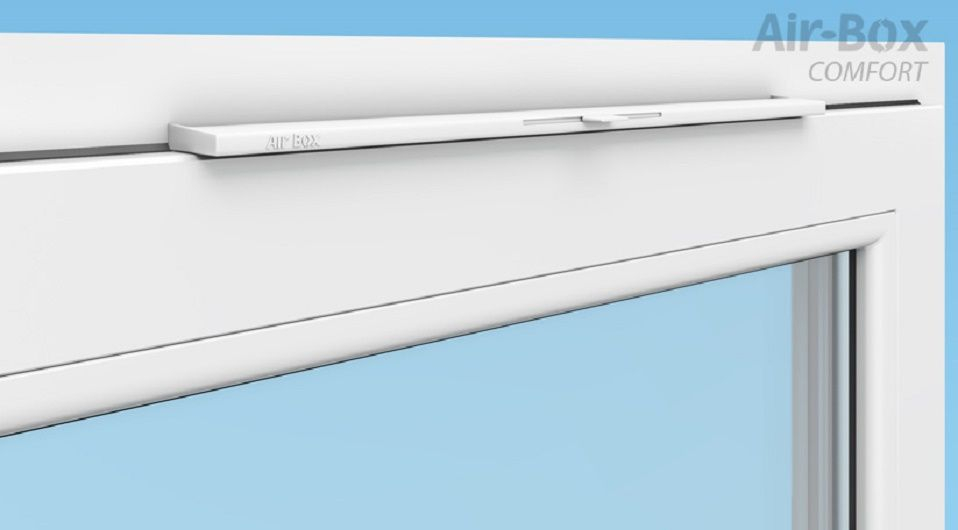

Клапан Air-Box Comfort

Сдвигаем его вправо – получаем максимальный приток воздуха. Сдвигаем влево – полностью закрываем заслонку. Поток воздуха от клапана направляется вверх.

Приточный вентиляционный клапан Air Box Comfort – универсален: его можно использовать на любых поворотно-откидных и поворотных пластиковых рамах, независимо от производителя. В комплекте с изделием идет 2 одинаковых по длине отрезка уплотнителя и 3 самореза.

Климатические клапана типа Air Box Comfort S могут использоваться для любых оконных рам из дерева или алюминия, а также для «глухих» (не открывающихся) пластиковых окон.

Способ установки только один – на профрезерованные отверстия. Уплотнитель в комплекте не поставляется – поскольку для монтажа его срезать с окна не придется.

Конструктивно являет собой один клапан белого цвета, по центру которого установлен регулятор. Он отличается от регулятора-«язычка», используемого в модели Air Box Comfort: здесь он круглый, и не имеет пометок либо шкалы. Регулировка осуществляется поворотом по (закрытие) и против (открытие) часовой стрелки.

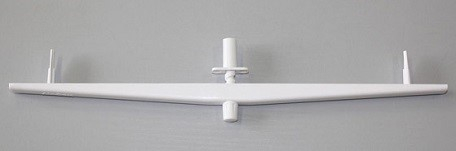

Клапан Air Box Comfort S с регуляторомКлапан Air Box Comfort S с регулятором



Вентиляционные клапана Aereco

Имеют более сложную технологическую конструкцию и немного другой принцип работы. Кроме этого стоит отметить достаточно широкую линейку данного продукта, которые могут отличаться по проходимости воздуха, шумопоглощению и дизайну, и даже по автоматизации подачи воздуха. Нами выбран самый оптимальный по функционалу и цене – EMM 5-35.

Подробнее о Aereco

Вентиляционные клапана Aereco EMM конструктивно состоит из 3 частей:

  • Монтажная планка.
  • Наружный «козырек».
  • Корпус клапана.

Внешне устройство имеет вид узкой продолговатой накладки из пластика, которая монтируется в верхнюю часть оконной рамы и створки, в которых прорезается отверстие. Цвет корпуса может быть разным – от белого до оттенка бука. Как изнутри (из комнаты), так и снаружи (с улицы) устройство на окне практически незаметно, и в глаза не бросается.

Клапан Aereco EMM в разобранном видеКлапан Aereco EMM в разобранном виде

Еще одним отличием от упомянутых выше моделей является направление воздуха: у Air Box Comfort S оно двустороннее. В корпусе клапана поток делится на две части – одна направляется вверх, вторая – вниз. Это хорошо тем, что окно будет лучше обдуваться свежим воздухом.

Проходящий через клапан Aereco воздух поступает в помещение вертикально, направляясь вверх, к потолку. Это обеспечивает его смешивание с уже прогретым воздухом в комнате – благодаря чему температура в помещении не падает, и человек не ощущает холодного потока даже при максимально открытом клапане.

Полноценная работа изделия возможна только при нормально функционирующей вентиляционной шахте или вытяжке – «отработанный» воздух должен удаляться из помещения, освобождая место свежему.

Некоторые модели (об этом – ниже) имеют переключатель режимов работы, который располагается сборку нижней части корпуса и позволяет вручную регулировать количество проходящего воздуха. Это особенно актуально в регионах, где температура опускается намного ниже -10…-15º.

В сильные морозы клапан рекомендуется прикрывать, уменьшая приток до минимума (а то и вовсе перекрывая) иначе в комнате может стать слишком холодно – из-за слишком большой разницы температур воздуха снаружи и внутри.

Принцип работы системы гигрорегулирования

Открытие и закрытие приточки осуществляется автоматически, по технологии гигрорегулирования, которую разработал производитель (французский бренд Aereco) в 1984 году. Для ее работы клапан оснащается датчиком V8, который являет собой 8 тонких полосок ткани – полиамида.

Полоски тонко реагируют на уровень влажности воздуха в помещении: при его повышении – они удлиняются, и приводят в действие привод, который открывает клапан. Когда влажность снижается – длина полиамидовых полосок уменьшается, ослабляя воздействие на привод – от чего клапан прикрывается.

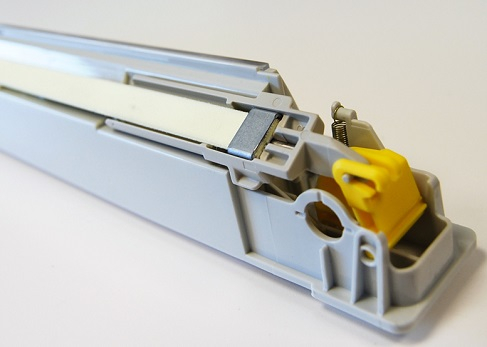

Полиамидные полоски внутри корпусаПолиамидные полоски внутри корпуса


Сам датчик располагается в стороне от проходящего воздушного потока, благодаря чему показывает точное значение. Такой принцип действия – механический, не требует электропитания.

Приточные устройства предназначены для постоянного дозирования притока наружного воздуха в помещение, исходя из минимально необходимого, по гигиеническим требованиям, количества на одного человека (примерно 30 м³/час).

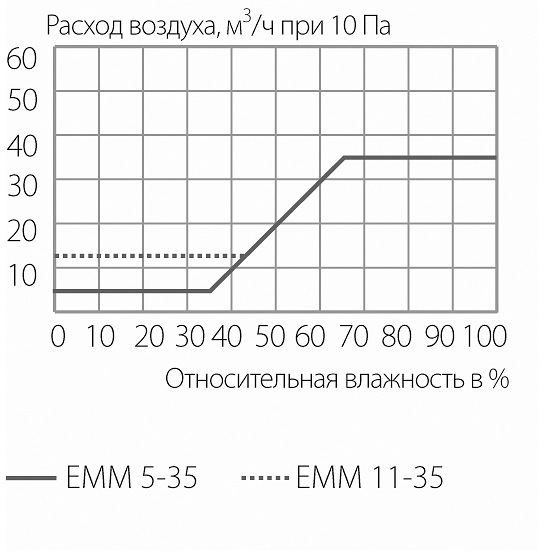

Техническое описание на Вентиляционный  приточный клапан Aereco EMM, 5-35 м3/ч

Принцип работы

Принцип работы приточных устройств Аэрэко основан на использовании технологии гигрорегулирования (влагочувствительности) – изменение проходного сечения клапана в зависимости от уровня относительной влажности воздуха внутри помещения. Приток воздуха через клапан осуществляется при условии функционирования естественной или механической вытяжки. За счет управляемой монтажной планки, приточное устройство EMM имеет два способа подачи воздуха: вертикально или наклонно.

Преимущества

  • Свежий воздух без сквозняков
  • Защита от уличного шума
  • Отсутствие конденсата на окнах
  • Предупреждение возникновения плесени
  • до 40% экономии тепловой энергии

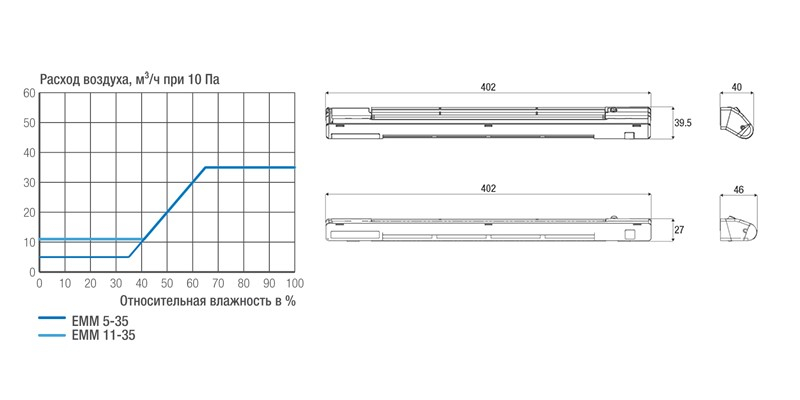

Характеристики

  • Расход воздуха: 5-35 м³/час.
  • Шумоизоляция при максимальном открытии, Дб: Акустический козырек - 47 Дб
  • Шумоизоляция при максимальном открытии, Дб:Стандартный козырек - 33 Дб
Характеристики
Приточное устройство   EMM 5-35
Стандартный код   EMM716
Переключатель режимов работы   да
Расход воздуха (мин – макс) при 10 Па м3 5-35
Максимальная площадь открытия мм2 4000
Dn,e,w (C ; Ctr)*Звукоизоляция при в закрытом положении с наружным козырьком A-EMM дБ 38
Dn,e,w (C ; Ctr)*Звукоизоляция при максимальном открытии с наружным козырьком A-EMM дБ 37



Конструктивно вентклапан состоит из 3 частей: Монтажная планка, Наружный «козырек», Корпус клапана. Внешне устройство имеет вид узкой продолговатой накладки из пластика, которая монтируется в верхнюю часть оконной рамы и створки, в которых прорезается отверстие.

Принцип работы системы гигрорегулирования клапана Аэреко в следующем. Открытие и закрытие приточки осуществляется автоматически, по технологии гигрорегулирования, которую разработал производитель (французский бренд Aereco) в 1984 году. Для ее работы клапан оснащается датчиком V8, который являет собой 8 тонких полосок ткани – полиамида. Полоски тонко реагируют на уровень влажности воздуха в помещении: при его повышении – они удлиняются, и приводят в действие привод, который открывает клапан. Когда влажность снижается – длина полиамидовых полосок уменьшается, ослабляя воздействие на привод – от чего клапан прикрывается.

Преимущества:

  • увеличенная, до нормативного значения 30 м3/ч, проходимость воздуха в помещение
  • возможность ручной регулировки режимов работы (обратите внимание: регулировать можно именно режимы, а не количество поступающего воздуха!);
  • возможность улучшить параметры, докупив дополнительные аксессуары.

Недостатки:

  • сложность монтажа на месте
  • достаточно высокая стоимость
  • при отсутствии вытяжной вентиляции в квартире и открытом положении возможно выпадение изморози на самом клапане
  • Невозможно, при отказе от клапана, удалить клапан без замены створки окна.
Тип клапана Цена
Вентиляционный клапан "Air-Box Comfort" с установкой 1 500 ₽
Вентиляционный клапан "Aereco EMM-5-35" с установкой 3 300 ₽
