Руководство по монтажу “Блокиратора открывания”.

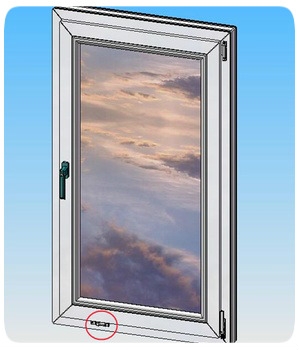

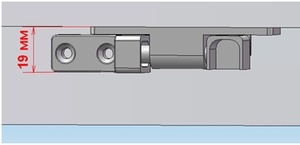

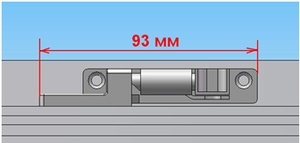

При монтаже спозиционировать обе части замка таким образом, чтобы габаритные размеры составляли 93 мм и 19 мм (см рис. 1 и рис. 2). Необходимо следить за тем, чтобы уровень двух частей на створке и коробке совпадал по высоте  (см. рис 1.) и за соблюдением соосности подвижной части на створке с отверстием под ее заход части на коробке (см рис. 2). После правильного позиционирования необходимо отметить точки засверловки. Затем просверлить отверстия под саморезы Ø 3мм.

Рис. 1 Рис. 2

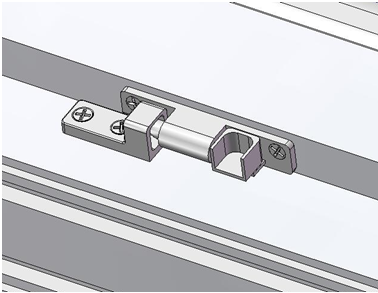

Зафиксировать детали саморезами размером 4х30 мм (см. рис. 3).

Рис. 3

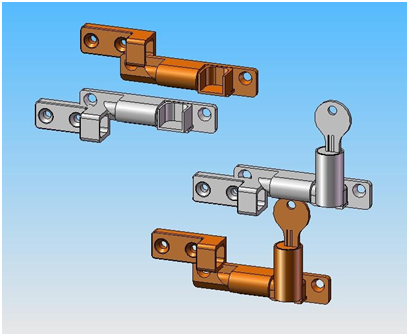

Вся линейка блокираторов открывания (см. рис. 4) монтируется одинаково.



Рис. 4
Таблица блокираторов открывания
ЦветАртикул
Коричневый 12068
желтый 12065
Silber 10534
белый 12067
Коричневый 12070
желтый 12066
Silber 10535
белый 12069

  * Не запираемый
  * Запираемый на ключ
